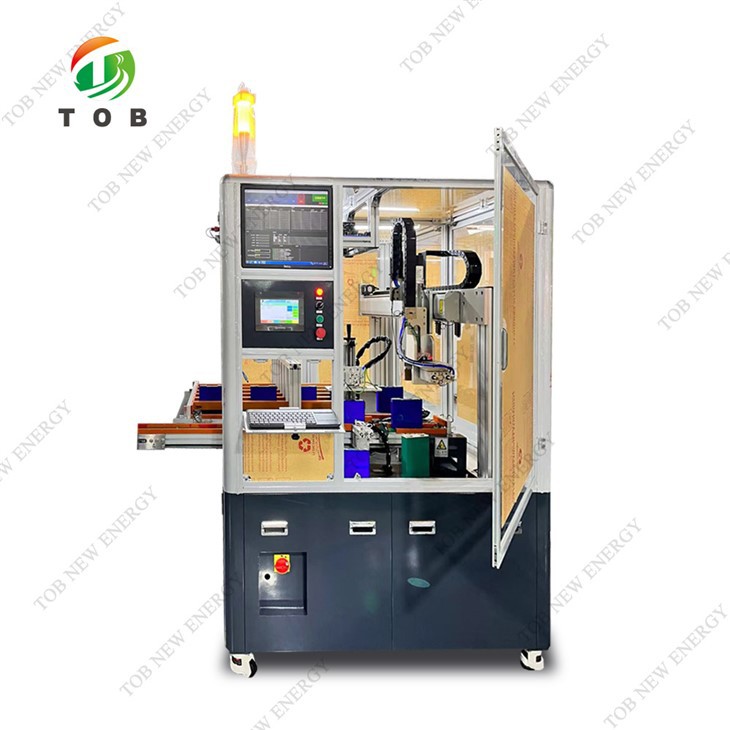

Mesin Isih OCV 8 Saluran

Mesin Isih OCV 8 tambah 1 Saluran Untuk Sel Prismatik

Gambaran Keseluruhan:

Pemeriksaan dan pra-pemprosesan sel sebelum pemasangan, dengan ujian OCV dan fungsi penyingkiran NG.

Suapkan sel secara manual ke dalam barisan penyusuan penyusun OCV. Mesin pengisihan dengan fungsi penyusuan automatik, pengimbasan automatik kod sel, pengisihan automatik dan kumpulan pemadanan, pengelompokan automatik sel mengikut lengan robot, akhirnya, sel dikumpul secara manual.

Fungsi dan Prinsip:

Mesin pengisih OCV 8 tambah 1 saluran digunakan untuk pengimbasan kod sel prismatik, ujian sel dan memuat naik data ke pangkalan data, yang boleh disambungkan kepada MES pelanggan untuk pemantauan dan pengambilan masa nyata.

L2100-W2000-H2200（Saiz sebenar tertakluk kepada reka bentuk）

Gambar rajah analisis paparan atas setiap stesen kerja peralatan

Proses tindakan peralatan

Penerangan Tindakan Peralatan:

Apabila pekerja meletakkan bateri pada sel bateri, peranti boleh dimulakan dengan memuatkan dan menarik tali. Hujung hadapan mekanisme penyusuan sel mengesan bateri, dan silinder suapan bertindak untuk mengapit sel. Selepas mengimbas kod dan menjalankan ujian rintangan dalaman voltan pada sel, barisan pemasangan menghantarnya ke stesen pengisihan. Selepas pengesanan selesai, ia direkodkan oleh pengesan ke dalam komputer kawalan industri, dan robot pengisihan gerakan mempunyai arahan PC untuk dipadankan dengan gear.

1. Ujian pengambilan semula bahan dan mesin pengisihan boleh mengesan rintangan dalaman voltan produk tanpa membezakan antara katod dan anod.

2. Jika produk rintangan dalaman voltan yang berbeza perlu dikesan dan dipasangkan, gear yang ditetapkan perlu ditukar pada PC.

3. Adalah disyorkan untuk menggantikan probe sebulan sekali.

Penampilan keseluruhan peralatan

1. Rupa: Casis galas beban menggunakan struktur dikimpal persegi, bingkai pengedap atas menggunakan struktur profil aloi aluminium, dan kaca organik digunakan untuk pengedap.

2. Antara muka operasi: Setiap peranti dilengkapi dengan komputer kawalan industri bebas (komputer) dan skrin sentuh untuk pengendalian dan penyelenggaraan yang mudah.

3. Susun atur dan arah pemasangan peralatan hendaklah direka bentuk mengikut rajah susun atur yang dilampirkan pada perjanjian teknikal.

Parameter teknikal peralatan

1. Kadar kelayakan produk: 99.5 peratus (hanya merujuk kepada pembuangan produk yang disebabkan oleh sebab peralatan).

2. Kapasiti/kelajuan peralatan: Lebih daripada atau sama dengan 20PPM (sedikit berbeza bergantung pada kecekapan pekerja).

3. Kadar penggunaan peralatan: Lebih daripada atau sama dengan 95 peratus (kesalahan yang disebabkan oleh peralatan semata-mata).

4. Peralatan elektrik: voltan 220V 60Hz; Turun naik voltan kurang daripada ± 10 peratus ; Kuasa peralatan: 2.5KW.

5. Keperluan sumber udara: Lebih besar daripada atau sama dengan 0.6Mpa (disediakan oleh pelanggan).

6. Resolusi pengukuran voltan: 0.1mV.

7. Julat voltan alat pengukur: 20V Ketepatan: ± 0.01 peratus rdg. ± 3dgt.

8. Julat rintangan alat pengukur: 3 Ω dan 30m Ω Ketepatan: ± 0.5 peratus rdg. ± 5dgt.

9. Reka bentuk mesin harus mencapai prestasi ergonomik yang sangat baik.

10. Julat bateri yang berkenaan: 100-180mm (lebar) * 20-60mm (tebal) * 50 * 120 (tinggi) mm.

Penjelasan Terperinci 8 campur 1 Sorter Station

1. Mekanisme pemakanan: 1 set. Barisan pemasangan suapan terdiri daripada motor dan mekanisme kedudukan untuk modul mudah alih. Pekerja meletakkan bateri pada slot bahan, dan bateri disuap mengikut urutan.

2. Mekanisme pengesanan dan pengimbasan bateri: 1 set, yang terdiri daripada meter rintangan dalaman, pistol pengimbas, mekanisme pengapit pengesanan elektrod positif dan negatif, mekanisme kedudukan bateri dan mekanisme pelepasan anjakan. Pengesanan suapan mudah alih sekejap-sekejap, dengan bateri siap menunggu lengan robot untuk mengalih keluar penggredan.

3. Palung bahan barisan pemasangan pengisihan 8 tambah 1: 9 set. Bateri yang diuji dibahagikan kepada tahap yang berbeza oleh lengan mekanikal mengikut set data untuk setiap tahap. Bateri mengalir keluar dan sedang menunggu pekerja untuk mengambilnya.

4. Manipulator penggredan: 1 set, terdiri daripada 1 manipulator pengisihan bebas, motor, modul, pengapit dan mekanisme kedudukan. Apabila bateri mencapai gear yang sepadan, manipulator meletakkan bateri dalam gear yang sepadan.
