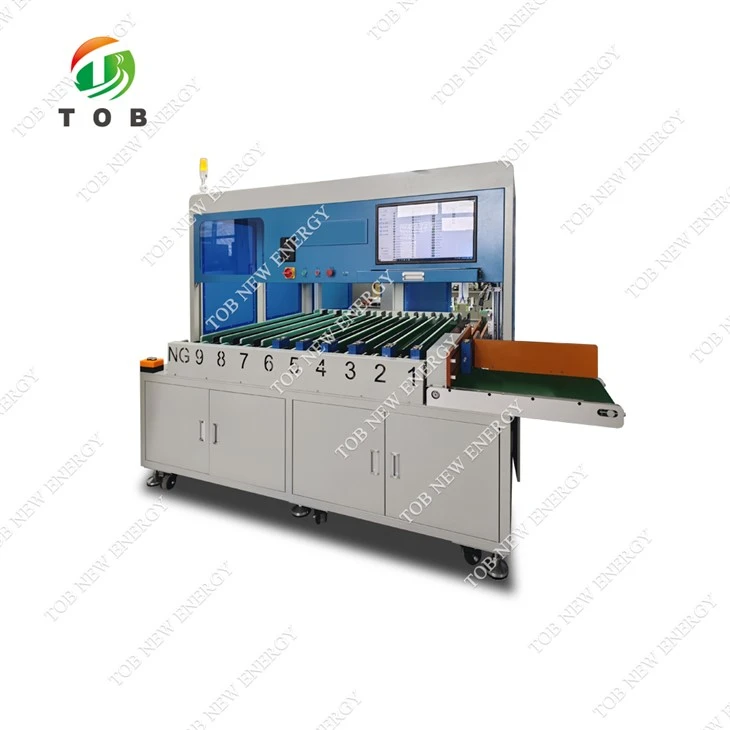

Mesin Isih Sel Prismatik Automatik

Model:TOB-FX11
Mesin pengisihan automatik untuk sel bateri litium prismatik dengan ujian IR & voltan. 10-isihan gred, Lebih daripada atau sama dengan 550 sel/jam. Minta konfigurasi.

Hantar pertanyaan

Berbual sekarang

pengenalan produk

Xiamen TOB New Energy Technology Co., Ltd. ialah salah satu pengeluar dan pembekal mesin pengisih sel prismatik automatik yang paling boleh dipercayai di China. Selamat datang untuk membeli mesin pengisih sel prismatik automatik berkualiti tinggi pada harga yang kompetitif dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang kerjasama, sila hubungi kami melalui e-mel.

Mesin Isih Automatik Sel Prismatik dengan-Ketepatan IR & Ujian Voltan Tinggi

Spesifikasi

1. Penerangan Fungsi

Mesin pengisih automatik sel shell aluminium prismatik TOB-FX11 ialah sistem automatik yang menyepadukan pengimbasan kod bar, ujian voltan, ujian rintangan dalaman dan penggredan. Ia menampilkan sistem ujian-terbina dalam-kepersisan tinggi untuk voltan dan rintangan dalaman. Berdasarkan parameter pratetap dalam perisian, sistem mengisih sel dengan tepat ke dalam gred yang ditetapkan mengikut nilai yang diukur, menyokong sehingga 10 tahap pengisihan.

Mesin boleh memproses kira-kira 600 sel sejam. Ia menampilkan reka bentuk struktur yang ringkas dan teguh, prestasi yang stabil, pengendalian yang mudah dan keberkesanan-kos yang tinggi.

2. Aliran Proses

Parameter ditetapkan melalui sistem kawalan industri-berasaskan PC dan PLC secara automatik melaksanakan urutan berikut:

Memuatkan sel secara manual ke dalam corong → Pengangkutan tali pinggang penghantar → Pengimbasan kod bar automatik → Ujian voltan automatik dan rintangan dalaman → Isih ke dalam tong yang ditetapkan berdasarkan kriteria pratetap → Rakaman dan penyimpanan data oleh PC industri → Pengumpulan sel secara manual ke dalam dulang/kotak yang sepadan

3. Struktur Mesin

Struktur yang padat dan{0}}reka bentuk dengan baik dengan penampilan yang estetik dan jejak kecil.

Operasi mesra pengguna-; tiada kemahiran khusus diperlukan.

Dikawal oleh sistem PC + PLC industri:

PLC mengendalikan penyusuan dan penghantaran.

PC industri menguruskan pemerolehan data kod bar, pengumpulan data ujian, penggredan dan operasi sistem.

Dilengkapi dengan bekalan kuasa UPS untuk mengelakkan gangguan kuasa yang tidak dijangka.

Dibina dengan plat keluli bergulung sejuk-berkualiti tinggi-dan struktur rangka aluminium.

Dilengkapi dengan roda kastor universal untuk pergerakan mudah.

Termasuk audio-sistem penggera visual, hentian automatik selepas selesai mengisih, fungsi pembersihan bahan,-penuh penggera beban dan penggera kerosakan. Parameter boleh disesuaikan mengikut keperluan pengguna.

4. Spesifikasi Teknikal

item	Spesifikasi
Bekalan Kuasa	3.6 kW, AC 220V, 50/60 Hz3.6 kW, AC 110V, 50/60 Hz (disesuaikan untuk eksport)
Tekanan Udara	0.4–0.8 MPa
Julat Saiz Sel Berkenaan	Panjang: 60–260 mmKetebalan: 20–80 mmTinggi: 100–220 mm
Pengimbas	Hikvision; serasi dengan kod QR dan kod bar; ketepatan pengimbasan Lebih besar daripada atau sama dengan 99.5%
Penguji Standard	HK3560-penguji kelajuan tinggi Ketepatan voltan: ±0.00001 VIKetepatan rintangan dalaman: ±0.01 mΩPilihan: Penguji HIOKI (BT3561A / BT3562A) pada kos tambahan
Modul Isih	Motor servo 400 W untuk kedudukan yang tepat dan kelajuan tinggi
Mengisih Saluran	9 OK gred + 1 NG gred
Julat Tetapan Voltan	0.00000 V – 6.00000 VKetepatan ukuran: ±0.00001 V
Julat Rintangan Dalaman	0.00 mΩ – 999.99 mΩKetepatan pengukuran: ±0.01 mΩ
Kapasiti Pengeluaran	Lebih besar daripada atau sama dengan 550 sel/jam
Prestasi Pengujian	Kebolehulangan dan konsistensi yang sangat baik
Pengawal	PC Industri (Intel N100, Windows 10)
Kawalan Pergerakan	Xinjie PLC
Paparan Masa Sebenar-	Kod Bar / Voltan / Rintangan Dalaman / Masa / Status Operasi
Storan Data	Disimpan secara tempatan pada PC industri; Muat naik data MES pilihan
Ciri Sistem	Pentauliahan mudah,-operasi mesra pengguna, terbina dalam-penggera kerosakan
Dimensi Mesin	Standard: L1840 × W1810 × H1900 mmTanpa penghantar suapan: L1840 × W1420 × H1900 mmSaiz pembungkusan: L2000 × W1550 × H2050 mm
Berat badan	Lebih kurang. 680 kg
