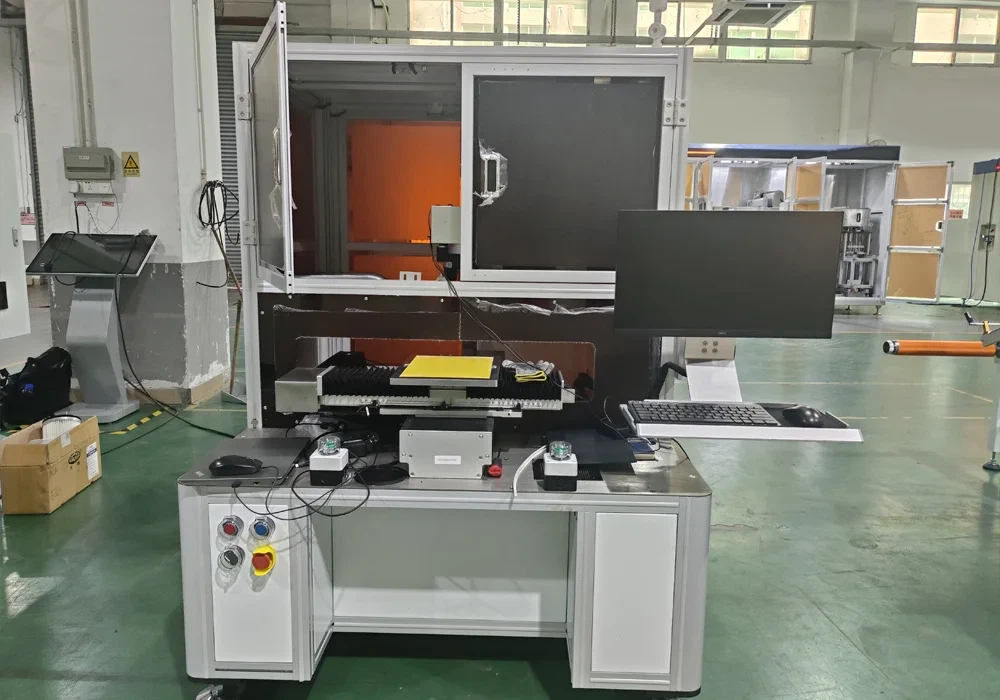

Mesin Pemotong Mati Separa-Auto Elektrod

Model:TOB-J300D-SD
TOB-J300D-SD Semi-Die Laser Elektrod Automatik-Mesin Pemotong ini digunakan terutamanya untuk memotong bentuk luar elektrod bateri litium kuasa.

Hantar pertanyaan

Berbual sekarang

pengenalan produk

Mesin Pemotong Mati Separa-Auto Elektrod

Video Produk

Spesifikasi

TOB-J300D-SD Semi-Die Laser Elektrod Automatik-Mesin Pemotong ini digunakan terutamanya untuk memotong bentuk luar elektrod bateri litium kuasa.

Operator meletakkan elektrod secara manual pada platform penentududukan. Sistem vakum secara automatik dan selamat memegang elektrod di tempatnya. Selepas pengaktifan manual butang mula, lengan robotik secara automatik menggerakkan elektrod ke kedudukan pemotongan laser. Mesin pemotong laser secara automatik memotong elektrod ke bentuk yang diperlukan. Lengan robot kemudian memindahkan elektrod yang dipotong kembali ke stesen operator, di mana pengendali mengeluarkan elektrod.

Ciri-ciri Peralatan

● Peralatan ini sesuai untuk pengeluaran barisan perintis kecil, menampilkan jejak yang padat dan kos rendah.

● Perisian ini menawarkan operasi mudah dengan reka bentuk antara muka grafik, keupayaan simulasi dinamik dan perubahan pantas-hanya laraskan parameter yang sepadan.

● Kawasan pemotongan laser menggabungkan perlindungan habuk dengan pengumpulan habuk bebas dan kotak pemulihan, secara berpusat mengumpul habuk yang dijana semasa pemotongan laser untuk mengelakkan pencemaran permukaan kepingan elektrod.

● Laser gentian berterusan berkelajuan tinggi-dengan kestabilan kuasa<2%, paired with an independently developed high-speed galvanometer.

● Lengan robot menggunakan motor servo-didorong tinggi-skru bola ketepatan untuk penghantaran, memastikan ketepatan dan kelajuan tinggi.

Sesuaikan dengan dimensi dan spesifikasi bahan masuk

TIDAK.	item	parameter
1	Dimensi Bahan Maksimum	300mm × 300mm (termasuk tab)
2	Dimensi Bahan Minimum	50mm × 50mm (termasuk tab)
3	Dimensi Ketebalan Bahan	60–250μm (lapisan seramik mesti dipotong pada elektrod katod)
4	Ketepatan Dimensi Bahan	±1mm

Spesifikasi Teknikal Peralatan

TIDAK.	item	Parameter	Teguran
1	Panjang lembaran elektrod	50-300mm (termasuk tab)
2	Lebar lembaran elektrod	50-300mm (termasuk tab)
3	Kelajuan pemotongan laser	Lebih besar daripada atau sama dengan 200mm/s
4	Ketepatan dimensi lembaran elektrod	±0.2mm
5	Percantuman manik	Kurang daripada atau sama dengan 10μm
6	Haba-zon terjejas	Kurang daripada atau sama dengan 120μm
7	Kebocoran logam	Kurang daripada atau sama dengan 50μm
8	Kebisingan peralatan	Kurang daripada atau sama dengan 75 dB (pada jarak 1m dari mesin)
9	Bekalan kuasa peralatan	AC380V±5%, tiga-fasa 50Hz
10	Sumber udara peralatan	Udara Mampat 0.5-0.6 MPa
11	Dimensi peralatan	Lebih kurang. 1200×1200×1700 (Unit Utama)
12	Warna rupa	Kelabu Hangat Standard 1C; kad warna diperlukan atas permintaan pelanggan
13	Berat peralatan	Lebih kurang. 500 kg
14	Kadar hasil produk	Lebih daripada atau sama dengan 99.5%
15	Kadar penggunaan peralatan	Lebih daripada atau sama dengan 95%
16	Suhu persekitaran operasi	0-50 darjah
