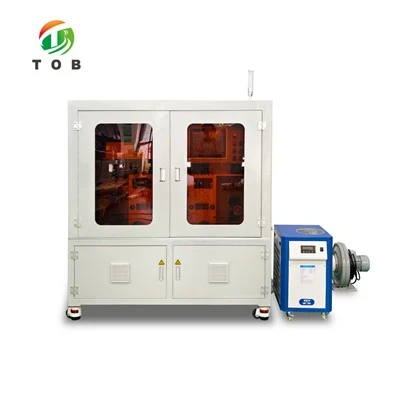

Mesin Penggerudian Laser Kerajang Tembaga

Model: TOB-F200W-T3
TOB-F200W-T3 ialah mesin penggerudian laser foil tembaga roll-to-roll dengan tiga laser gentian 200W dan tiga kanta medan imbasan 100x100mm. Ia menjalankan foil sehingga 300mm lebar dan 10 μm tebal, memegang diameter lubang dan pic lubang hingga ±0.01mm, dan membetulkan kedudukan web dengan tindak balas 1ms.

Hantar pertanyaan

Berbual sekarang

pengenalan produk

Xiamen TOB New Energy Technology Co., Ltd. ialah salah satu pengeluar dan pembekal mesin penggerudian laser foil tembaga yang paling boleh dipercayai di China. Selamat datang untuk membeli mesin penggerudian laser foil tembaga berkualiti tinggi pada harga yang kompetitif dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang kerjasama, sila hubungi kami melalui e-mel.

Mesin Penggerudian Laser Kerajang Tembaga

Spesifikasi

Gambaran Keseluruhan Produk

TOB-F200W-T3 ialah mesin penggerudian laser kerajang tembaga roll-to-roll yang dibina untuk kerajang pengumpul arus bateri lithium-ion. Set optik adalah tiga kali ganda dan bukannya satu kepala: tiga laser gentian 200W, tiga galvanometer pengimbasan berketepatan tinggi berkelajuan tinggi dan tiga kanta medan pengimbasan 100×100mm, berfungsi merentasi julat penggerudian 300×300mm pada platform 320×320mm. Kerajang kuprum sehingga 300mm lebar dan sehingga 10 μm tebal dikendalikan pada aci lepas dan undur 3 inci, dengan penggulungan automatik kepada diameter gulungan maksimum 300mm.

Mesin ini dibina di sekitar pengendalian web sama seperti di sekitar laser. Sistem pembetulan mengekalkan kedudukan foil kepada ±0.2mm dengan tindak balas 1ms, dan ketepatan pembetulan keseluruhan dinyatakan sebagai ±0.15mm, yang mana pengilang berkaitan dengan ketetapan tepi bahan mentah. Kedua-dua berehat dan putar balik dijalankan pada motor servo dengan pengapit pantas dan parameter ditetapkan pada skrin sentuh 4.3 inci, manakala stesen pengendali ialah PC Windows 10 dengan monitor sekurang-kurangnya 12.4 inci. Panjang penggerudian ditetapkan pada skrin sentuh supaya mesin berhenti sendiri pada penghujung panjang.

Spesifikasi Teknikal

1. Konfigurasi Sistem Laser

item	Spesifikasi	Jenama	Kuantiti (set)
Sumber laser	Laser gentian / kuasa: 200W	/	3
Galvanometer pengimbasan laser	Kelajuan tinggi, ketepatan tinggi	Saipusen	3
Kanta medan pengimbasan laser	100*100mm	JGZOE	3

2. Parameter Prestasi Utama

Parameter	Nilai
Dimensi mesin	Lebih kurang. 500mm × 1000mm × 1600mm
Fungsi	Penggerudian kerajang tembaga
Kelembapan / suhu	5-50 darjah / 10-90%
Bunyi mesin	Di bawah 60dB
Lebar bahan kerajang tembaga	Kurang daripada atau sama dengan 300mm
Ketebalan bahan kerajang tembaga	Kurang daripada atau sama dengan 10 μm
Kelajuan penggerudian	Anggaran. 100 μm: 0.013/min; 200 μm: 0.016/min; 500 μm: 0.085/min (tertakluk kepada reka bentuk lubang sebenar)
Ketepatan diameter lubang	± 0.01mm
Ketepatan padang lubang	± 0.01mm
Ketepatan pembetulan tepi	± 0.2mm
Kawalan pembetulan tepi	Respons 1ms
Ketepatan pembetulan keseluruhan	± 0.15mm (berkaitan dengan ketetapan tepi bahan mentah)
Diameter gulungan kerajang tembaga	Kurang daripada atau sama dengan 300mm
Mod operasi mesin	Penggulungan automatik (diameter gulungan maksimum 300mm)
Lepaskan diameter aci	3 inch
Putar semula diameter aci	3 inch
Pelbagai penggerudian laser	300mm × 300mm
Saiz platform penggerudian	320mm × 320mm
Tenaga laser	200W
hayat laser	Lebih daripada atau sama dengan 100000 jam (bebas penyelenggaraan)
Antara muka operasi	Skrin sentuh 4.3 inci
Peranti input tambahan	Komputer Windows 10 dibekalkan, monitor Lebih besar daripada atau sama dengan 12.4 inci

3. Fungsi Mekanikal dan Elektronik

Tidak.	Fungsi
1	Mesin ini mempunyai lampu penunjuk status tiga warna yang jelas dan fungsi penggera yang boleh didengar dan visual
2	Meja kerja dipasang dengan butang manual, auto, jeda dan berhenti kecemasan
3	Selepas kerosakan mesin yang serius, mesin dimatikan dan dimulakan semula, dan peralatan kembali ke keadaan asalnya
4	Mod manual dan automatik ditukar dengan butang
5	Stesen berehat dan undur boleh diapit dengan cepat
6	Kedua-dua berehat dan putar balik menggunakan motor servo, dan parameter kawalan ditetapkan pada antara muka skrin sentuh
7	Panjang penggerudian ditetapkan pada skrin sentuh; apabila mesin mencapai panjang yang ditetapkan ia berhenti secara automatik dan memberikan penggera yang boleh didengar dan visual, dengan gesaan pada antara muka skrin sentuh
8	Dalam mod automatik, untuk penggerudian keseluruhan roll: apabila roll unwind habis, mesin berhenti selepas kelewatan dan memberikan penggera boleh didengar dan visual, dengan gesaan pada antara muka skrin sentuh; masa tunda boleh ditetapkan
9	Serpihan penggerudian dikumpul dalam kotak pengumpulan sisa; setiap bentuk lubang adalah konsisten, 99% serpihan dikeluarkan, dan ia tidak melekat pada bahan
10	Halaman utama skrin sentuh memaparkan panjang gulungan yang digerudi dalam mm, dengan ralat paparan ± 2mm
11	Parameter mesin boleh dipanggil semula dalam kumpulan; nama kumpulan boleh diedit dan disimpan
12	Mesin mempunyai pengekstrakan wasap dan pengekstrakan habuk
13	Jika laser tidak mengeluarkan cahaya secara berterusan semasa operasi, mesin akan berhenti dan memberikan penggera yang boleh didengar dan visual
14	Komponen yang digunakan dalam litar mematuhi piawaian CE
15	Kaki mesin menggunakan kastor Fuma
