Mesin Salutan Die Slot Sebelah Sebelah

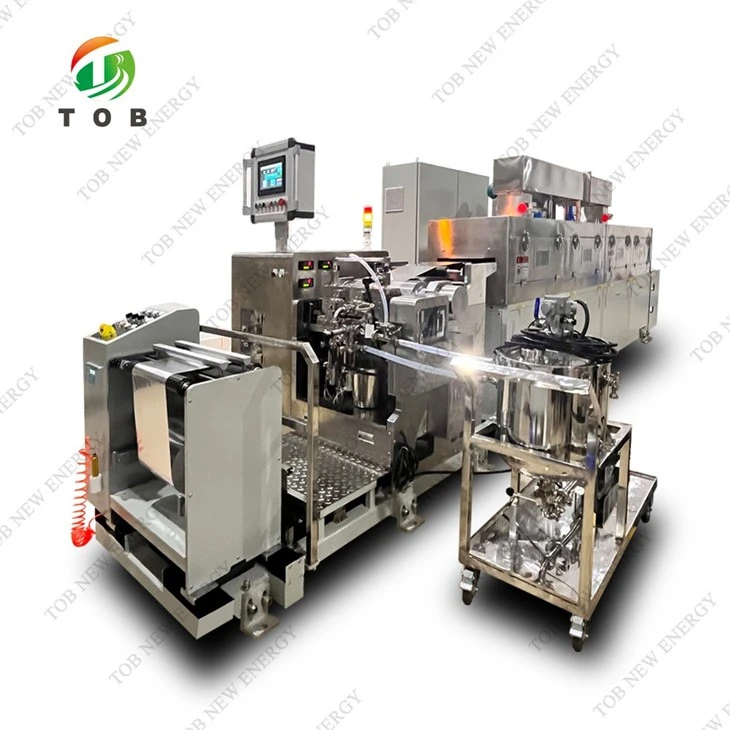

Model: TOB-JS400-4
Mesin salutan mati slot sebelah tunggal TOB-JS400-4 ini digunakan untuk salutan ketepatan katod dan elektrod anod bateri litium-ion. Ia terutamanya terdiri daripada bahagian unwinding, bahagian kepala mesin, bahagian ketuhar, bahagian daya tarikan, bahagian belitan dan bahagian kawalan elektrik.

Hantar pertanyaan

Berbual sekarang

pengenalan produk

Mesin Salutan Die Slot Sebelah Satu Untuk Makmal

Video Produk

Spesifikasi

Fungsi dan Prinsip Peralatan

Mesin salutan mati slot sebelah tunggal ini digunakan untuk salutan ketepatan katod dan elektrod anod bateri litium-ion. Ia terutamanya terdiri daripada bahagian unwinding, bahagian kepala mesin, bahagian ketuhar, bahagian daya tarikan, bahagian belitan dan bahagian kawalan elektrik. Salut rata buburan yang dikacau pada substrat, memastikan saiz, berat, dsb. berada dalam julat proses. Selepas rawatan pengeringan, gulungkannya dan sediakan untuk proses seterusnya.

Gambarajah Aliran Proses Peralatan

Single Side Slot Die Coating Machine

Parameter bahan asas

item	Katod	Anod
Bahan asas	Al kerajang	Cu kerajang
Lebar(mm)	160-320	160-320
Ketebalan (µm)	8-15	6-12

Catatan:Bahan asas yang digunakan untuk penerimaan seharusnya tidak mempunyai sebarang kelonggaran, ketebalan dan berat yang tidak sekata, kesan minyak permukaan atau fenomena lain yang menjejaskan prestasi pita dan salutan.

Parameter buburan

item	Katod	Anod	Gam tab
bahan	LFP, NMC, dsb	grafit	Al2O3, boehmite
Pelarut	NMP	DI-Air	NMP
Pepejal(wt%)	52-65(LFP) 60~76(NMC)	42-50	30-40%
Graviti tentu buburan(g/cm3)	1.5-2.5	1.0-2.0	-
Kelikatan(mPa.s)	3500-12000	2500-8000	1000-3000
Catatan: 1) Kandungan pepejal kumpulan buburan yang sama: turun naik Kurang daripada atau sama dengan ±0.5%. 2) Kelikatan kumpulan buburan yang sama: turun naik Kurang daripada atau sama dengan ± 500mPa. s, sebarang turun naik suhu dalam julat 22-30 ± 2 darjah . 3) Semasa penerimaan, satu jenis buburan katod; satu jenis anodeslurry.

Parameter salutan

item	Katod	Anod
Mod salutan	Berterusan, Selang-seli, Salutan jalur	Berterusan, Selang-seli, Salutan jalur
Lebar salutan (mm)	150-300	150-300
Ketebalan kering salutan satu sisi (µm)	70-350	60-350
Berat salutan tunggal (g/㎡)	30-250	20-200
Kelajuan salutan (m/min)	0.5~1	0.5~1.5

Penjelasan: Kelajuan salutan berkaitan dengan ciri produk (sistem bahan, ketebalan salutan, kandungan pepejal, suhu), dan kelajuan salutan maksimum yang diberikan dalam jadual tidak dapat memenuhi keperluan proses salutan khas.

Spesifikasi dan parameter peralatan

Tidak	item	kandungan
1.	Lebar permukaan gulung	400mm
2.	Kelajuan mekanikal (dipunggah)	Maks.5m/min
3.	Spesifikasi yang dilepaskan	Diameter gulung: Maks φ 300mm;Beban beban: Maks.100kg. Spesifikasi gulungan: diameter dalam 3 inci, kira-kira 76.2mm, panjang 400 ± 3mm Bahan gulung: logam, plastik ABS
4.	Spesifikasi penggulungan	Diameter gulung: Maks φ 300mm;Beban beban: Maks.100kg. Spesifikasi gulungan: diameter dalam 3 inci, kira-kira 76.2mm, panjang 400 ± 3mm Bahan gulung: logam, plastik ABS
5.	Kaedah pemanasan ketuhar	Pemanasan elektrik
6.	Struktur ketuhar	1 bahagian×2m/bahagian=2m,satu lapisan
7.	Suhu ketuhar	Maks.150 darjah

Komponen utama peralatan

Nama	KUANTITI	Teguran
Unit meleraikan	1set	Stesen tunggal, pelepasan automatik, penukaran roll manual
Unit salutan	1set	/
Unit suapan salutan	1set	Termasuk dram pencampur, pam, penapis, injap, dsb
Unit ketuhar	1set	Lapisan tunggal, 1 bahagian×2m=2m
Unit daya tarikan	1set	/
Unit penggulungan	1set	Stesen tunggal, pelepasan automatik, perubahan roll manual;
Pengawal	1set	/

Fungsi Pilihan

Salutan Tepi	(1) Elektrod positif dilengkapi dengan mekanisme pelekatan tepi, pam skru + mod pelekatan kepala pendispensan, parameter pelekatan adalah seperti berikut:
	(2) Lebar gam salutan: 3-10mm±1mm
	(3) Ketebalan gam salutan: 30-70um±15um ketebalan kering satu sisi
	(4) Keperluan buburan: penapis lebih daripada 150 mesh, kelikatan 1500±300PCS, kandungan pepejal 40%±5%
	(5) Kawasan penutup: 0.2~1.0mm (tiada kebocoran logam, tiada tepi dram)
	(6) Sistem suapan pelekat: isipadu tong 10L, penapis kapsul teras tunggal dipasang dalam troli bebas Bilangan jalur pelekat: 1 hingga 4
Penggera Kepekatan Pelarut NMP	(1) Bahagian kedua kotak elektrod positif dilengkapi dengan peranti penggera kepekatan NMP, sejumlah 1 set, dan kedudukan pemasangan dikhaskan untuk bahagian yang tinggal.
	(2) Apabila kepekatan melebihi 35%, peralatan harus memberikan penggera yang boleh didengar dan visual.
	(3) Apabila kepekatan melebihi 50%, peralatan secara automatik berhenti berjalan, dan kipas ekzos beroperasi secara automatik pada frekuensi maksimum.
	(4) Anod tidak dikonfigurasikan, antara muka pemasangan terpelihara.
